Устройство межэтажного перекрытия из ЛСТК

Межэтажное перекрытие в здании по технологии ЛСТК, представляет собой каркасную панель из стального профиля. В роли балок межэтажного перекрытия используется С-образный профиль с шириной сечения 200 мм и толщиной стенки 1,5мм. Шаг балок (600мм) обусловлен шириной стандартного мата ватного утеплителя.

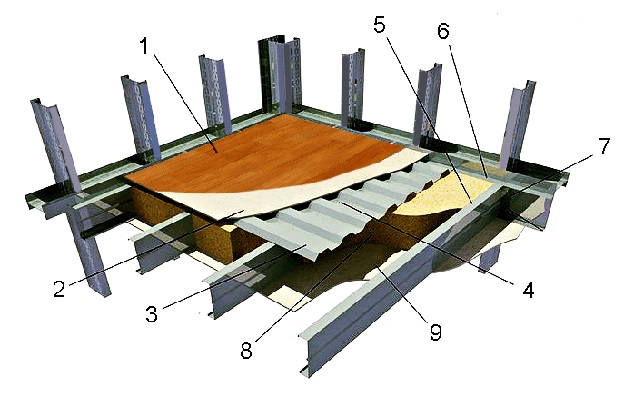

1. Чистовое покрытие пола 2. ЦСП 3. Профлист 4. Саморез 5. Балка перекрытия 6. Направляющий профиль 7. Стальной уголок 8. Ватный утеплитель 9. ГКЛ

Сборка каркаса межэтажного перекрытия производится на ровной горизонтальной поверхности. После монтажа всех несущих стен  перекрытие устанавливается в проектное положение. Между балок перекрытия закладываются маты утеплителя. Сверху на каркас панели межэтажного перекрытия раскладывается металлический профлист ТП-20-1100 направлением волн перпендикулярно направлению балок и крепится саморезами в местах примыкания к балкам. На уложенный профлист укладывается черновой пол (листы фанеры, ГВЛ) или устраивается цементная стяжка толщиной 5 см. В стяжку может быть уложен «теплый пол» или трассы отопления. После этого на пол настилается отделочное декоративное покрытие.
